BSG1K037G
BSG1K037G光储V2G一体化模块采用独立风道设计，功率部分与外界环境隔离，可靠性高。模块采用SiC功率器件，能量转换效率高，功率密度高；模块直流电压范围极宽，满足储能电流及动力电池充放电需求。可广泛应用于目的地V2G充电、户用光储充等场景。
产品特点
高效节能
超高效率：全SiC设计，转换效率97.2%
噪声极低：低噪模式噪声<45dB
01
安全可靠
独立风道设计：模块功率部分封闭式设计，不受外界环境影响，可靠性高。
高频变压器隔离：保障双向变换模块的高可靠性
02
智能便捷
一体集成：3端口设计，预留光伏及电池接口，可便捷集成
为户用光储充V2G一体机
维护简单：侧面便捷维护风扇
03
广泛适配
宽交流侧电压范围：260Vac～530Vac，适应各种电网
宽直流侧电压范围：150Vdc~1000Vdc，适配各种动力电池及储能电池
04
应用场景

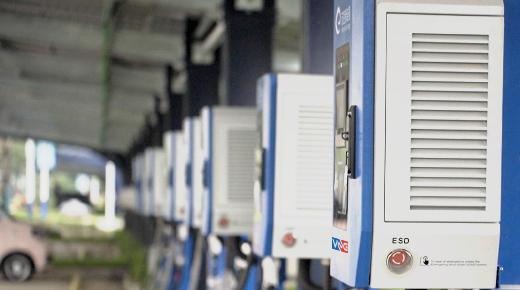

目的地V2G充电桩

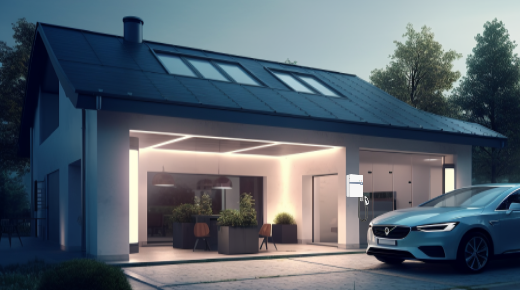

家用V2G储充一体机

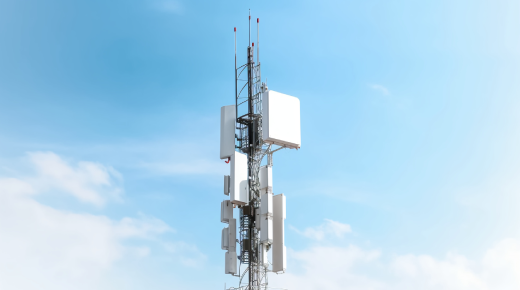

基站储能
参数规格
基本参数
整流模式
逆变模式
工作环境
其他参数
BSG1K037G
基本参数
交流输入（整流）
260Vac~530Vac， 3L+N+PE
直流输出（整流）
150Vdc～1000Vdc
直流输入（逆变）
150Vdc～1000Vdc， 300Vdc～1000Vdc满功率运行
交流输出（逆变）
180Vac～530Vac， 3L+N+PE
转换效率
峰值效率97.2%
模块尺寸
530mm（高） ×369mm（宽） ×105mm（深）
是否隔离
是
整流模式
输入电压范围
260Vac~530Vac， 3L+N+PE
额定电压
380Vac/400Vac/480Vac
频率范围
50Hz/60Hz
功率因数
≥0.99 （满载输出）
电流失真度THD
≤3% （50%～100%输出功率）
输出电压范围
150Vdc～1000Vdc
额定功率
11KW
电流范围
0~36.6A
恒功率输出电压范围
300Vdc～1000Vdc
逆变模式
输入电压范围
150Vdc～1000Vdc， 300Vdc～1000Vdc满功率运行
THD
≤3%
额定功率
11kVA
频率范围
50Hz/60Hz
输出电压范围
180Vac～530Vac， 3L+N+PE
工作环境
工作温度
-40℃～＋55℃， +55℃以上降额使用
相对湿度
5%~95％RH， 无冷凝
海拔高度
≤2000m； 2000m以上需要考虑降额使用
冷却方式
风冷， 独立风道散热
其他参数
整流和逆变模式切换时间（电池测试）
10mS
满足规范
CE、 TUV、 cULus/TUVus
噪音
＜50dB（常温） ， ＜45dB（静音模式）
峰值效率
97.2%
防护等级
IP65（电端子除外）
通信方式
CAN 总线
尺寸
530mm（高） ×369mm（宽） ×105mm（深）
重量
＜20kg
