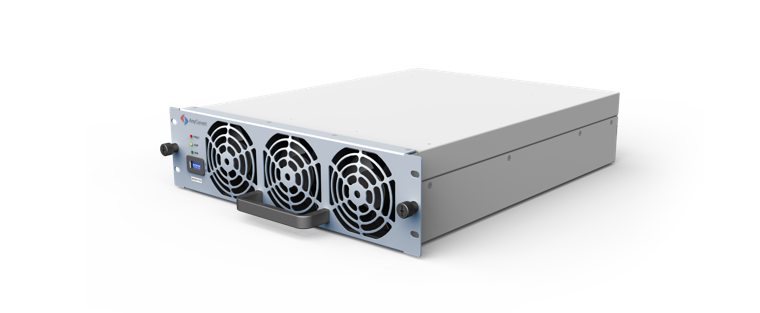

PCS (Power Conversion System) 储能变流器是连接电池储能系统与电网的关键设备，它的主要作用是实现电能的双向转换，即在充电模式下将交流电转化为直流电存储到电池中，在放电模式下将电池中的直流电转化为交流电供给负载或输送到电网。下面介绍PCS储能变流器的工作原理：
一. 工作模式
PCS储能变流器有两种主要的工作模式：充电模式和放电模式。
充电模式：当电网或可再生能源发电系统的电力过剩时，PCS将电网的交流电转换为直流电，然后将电能储存到电池组中。
放电模式：当电网电力不足或需要提供备用电源时，PCS将电池组中的直流电转换为交流电，然后供给负载或输送到电网。
二. 主要组件
PCS储能变流器主要包括以下几个关键组件：
1、DC/DC转换器：用于调节电池电压，确保电池在理想的充电或放电状态。
2、DC/AC逆变器：负责将直流电转换为交流电。
3、AC/DC整流器：用于将交流电转换为直流电。
4、控制单元：监测系统状态，控制能量流动方向和速率。
三. 工作原理
PCS储能变流器的工作原理可以概括为两大步骤：
1、充电过程
电网输入：电网或可再生能源发电系统提供的交流电输入到PCS。
整流：AC/DC整流器将交流电转换为直流电。
DC/DC调节：DC/DC转换器将直流电调节到适合电池充电的电压和电流。
电池充电：经过调节后的直流电用于给电池充电。
2、放电过程
电池输出：电池组输出直流电。
DC/DC调节：DC/DC转换器将电池的直流电调节到适合逆变器工作的电压和电流。
逆变：DC/AC逆变器将调节后的直流电转换为交流电。
电网输出：交流电被输送给负载或输送到电网。
四. 控制策略
PCS储能变流器还需要具备先进的控制策略，以确保系统的稳定运行，这些策略包括：
1、zui大功率点跟踪（MPPT）：在充电模式下，确保从可再生能源系统获取的电能。
2、电池管理系统（BMS）：监测电池状态，包括温度、电压、电流等参数，以保护电池免受过充、过放等损坏。
3、电网同步控制：确保输出的交流电与电网频率和相位同步，保证电力质量。
总之，PCS储能变流器作为连接电池储能系统与电网之间的桥梁，其核心作用在于高效、稳定地进行电能的双向转换。通过先进的控制策略和技术，PCS能够确保电池在良好状态下充电或放电，同时为电网提供稳定的支持。无论是利用过剩的可再生能源进行存储，还是在电网电力不足时提供补充，PCS都是实现能源高效利用和电网稳定运行不可或缺的关键设备。
