REG75020S
REG75020S是采用专利电路设计和创新工艺的直流充电模块，该模块易于集成到便携式充电器，具有恒功率范围宽、高效率、高功率因数、高功率密度、高可靠性等优点。REG75020S兼单相交流输入和直流电压输入，直流输出电压范围50Vdc到750Vdc，恒功率输出低至350Vdc，输出功率为7kW，是具有国际领先水平的充电模块。
产品特点
高效节能
恒功率电压范围宽：350Vdc~750Vdc恒功率输出
高效率：专利拓扑，全负载范围高效运行
超低待机功耗：＜8W
01
安全可靠
内置智能放电电路：自动泄放残留电荷，系统可靠性高
电池防反灌：有效保护电池，同时确保系统可靠安全运行
02
智能便捷
全数字化控制：双DSP设计，高可靠性控制
便携式应用设计：易于集成，易于安装，易于组装
03
广泛适配
兼容交直流输入：满足各类应用场景
宽输入电压范围：90Vac～280Vac，适应各种电网
宽输出电压范围：50Vdc~750Vdc，适配各类动力电池及储能电池
宽温度范围： -40℃～＋75℃ ，适应各种场景应用
独特三防设计：防盐雾、防潮、防霉设计，适应各种应用场景
04
应用场景

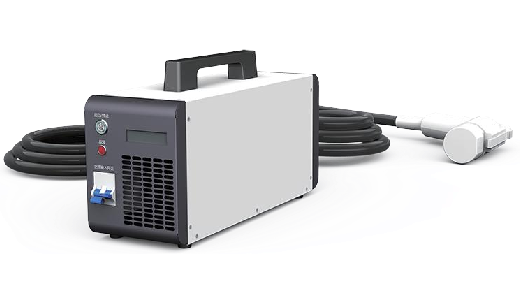

便携式充电桩
家用充电桩

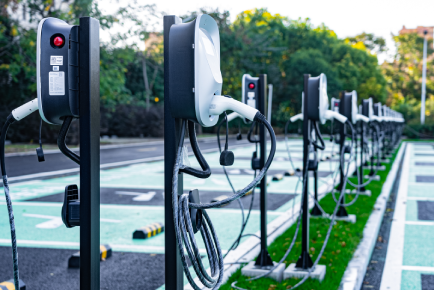

目的地运营充电桩
参数规格
基本参数
交流输入
直流输出
工作环境
其他参数
REG75020S
基本参数
输入电压范围
90Vac～280Vac（L+N+PE） ， 100Vdc~400Vdc
输出电压范围
50Vdc~750Vdc， 调压步进为0.1Vdc
恒功率输出电压范围
350Vdc~750Vdc
输出功率
7kW
最大输出电流
20A
尺寸
87mm（高） ×177.5mm（宽） ×385mm（深）
交流输入
输入电压范围
90Vac～280Vac（L+N+PE） ， 100Vdc~400Vdc
最大输入电流
<32A
频率范围
45Hz～65Hz
功率因数
≥0.99
效率(满载)
>95%
THD
<5%
直流输出
稳压精度
＜±0.5％
稳流精度
≤±1%（输出负载20％～100％额定范围）
输出限流
0.1~20A连续可调
输出电流
0~20A
恒功率输出电压范围
350Vdc~750Vdc
电压范围
50Vdc~750Vdc， 调压步进为0.1Vdc
输出功率
7kW
工作环境
工作温度
<95%RH，无冷凝
海拔高度
2000m，2000m以上需要考虑降额使用
冷却方式
强迫风冷
工作温度
40℃～＋75℃， +55℃以上降额使用
其他参数
尺寸
87mm（高） ×177.5mm（宽） ×385mm（深）
重量
≤6kg
通信方式
CAN 总线
平均无故障时间（MTBF)
>500,000小时
满足规范
GB/T18487、NB/T33001、NB/T33008
