REG1K0135A2
REG1K0135A2采用全新拓扑及全SiC设计，峰值效率>97%，综合效率>96%；模块体积极小，功率密度高达65.8W/in3 ，减少桩体占地空间；模块内部设置20多个温度采样点，同时支持三档降噪模式，便于桩体降噪设计。采用专利的功率管散热器一体化设计，并做灌胶处理，使得模块可靠性远高于传统风冷散热产品。REG1K0135A2可应用于各类环境、场景下的快充、超充桩产品。
产品特点
高效节能
恒功率电压范围宽：300Vdc~1000Vdc恒功率输出
超高效率：全SiC设计，最高效率>97%，综合效率>96%
超高功率密度： 65.8W/in3 ，节省空间
低噪声：具备三档低噪声模式
01
安全可靠
专利散热设计：功率管散热器一体化设计，散热效果佳，可靠性高
专利磁芯设计：高效磁芯及结构设计实现高功率密度及高效散热
急停接口：快速响应系统紧急停机动作，确保整桩安全可靠
风道智能检测：全风道温度监测点分布，检测风道顺畅情况
02
智能便捷
噪声控制：风扇转速、温度实时上传，便于桩体控噪
快速开机：1s快速开机，缩短充电启动时间
通用结构外形：同尺寸兼容DCDC模块及V2G模块，便于功能拓展
03
广泛适配
宽输入电压范围：260Vac～530Vac，适应各种电网
宽输出电压范围：50Vdc~1000Vdc，适配各类动力电池及储能电池
宽温度范围： -40℃～＋75℃ ，适应各种场景应用
风道优化与灌胶：高散热效率，高三防，适应各种应用场景
04
应用场景

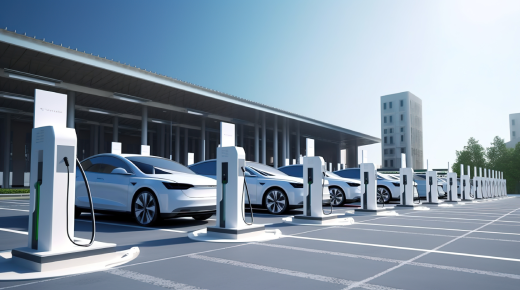

公共场站充电桩

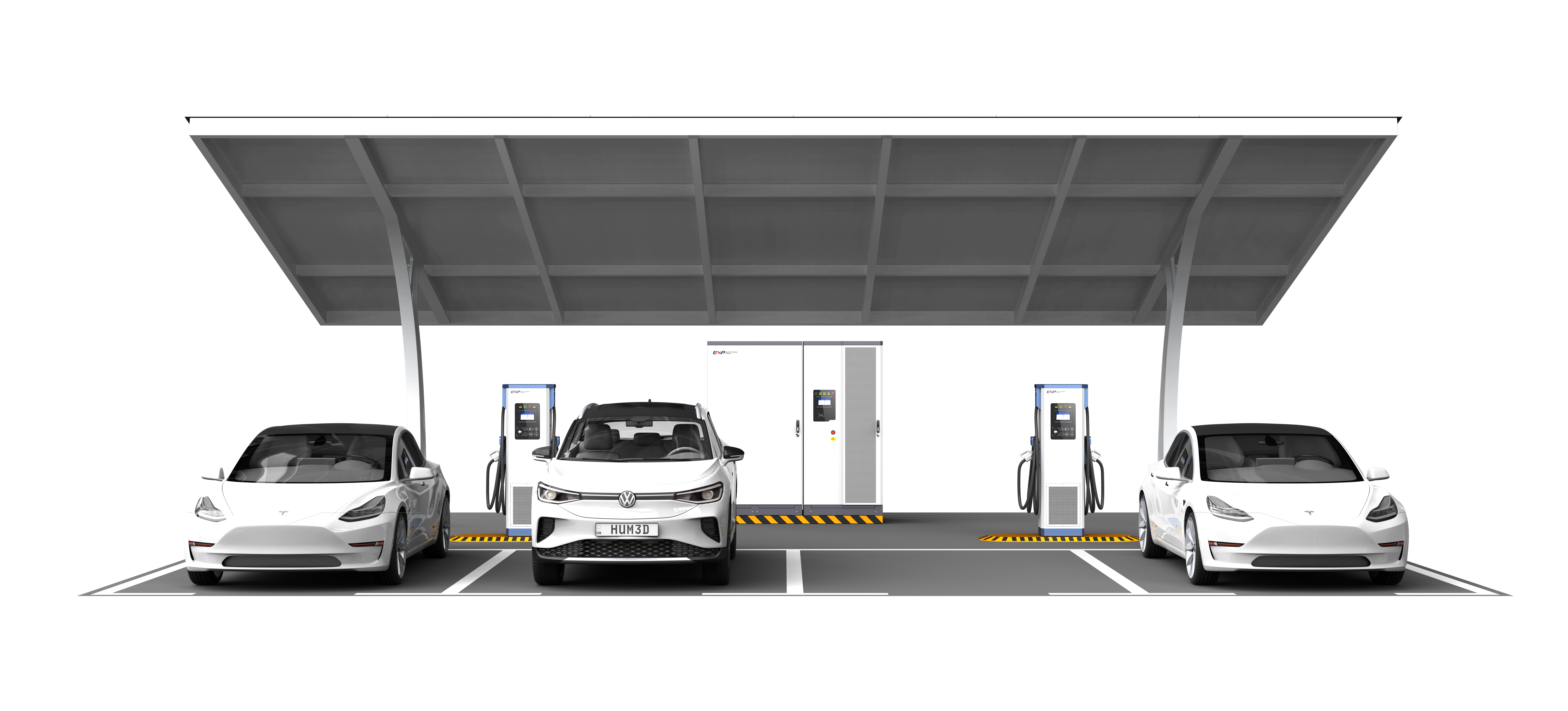

液冷超充系统
光储超充系统
重卡充换电设备
参数规格
基本参数
工作环境
交流输入
直流输出
其他参数
REG1K0135A2
基本参数
输入电压范围
260Vac~530Vac， 3L+PE
输出电压范围
50Vdc~1000Vdc， 调压步进为0.1Vdc
恒功率输出电压范围
300Vdc~1000Vdc
输出功率
40kW
最大输出电流
133A
尺寸
84mm（高） ×300mm（宽） ×395mm（深） （不含把手和端子凸出部分）
工作环境
工作温度
-40℃～＋75℃， +55℃以上降额使用
冷却方式
强迫风冷
海拔高度
≤2000m， 2000m以上需要考虑降额使用
相对湿度
≤95％RH， 无冷凝
交流输入
输入电压范围
260Vac~530Vac， 3L+PE
最大输入电流
80A
频率范围
45Hz～65Hz
功率因数
≥0.99
效率
满载效率>96%， 峰值效率>97%
THD
<5%
直流输出
均流
不平衡度<±5%
稳压精度
＜±0.5％
稳流精度
≤±1%（输出负载20％～100％额定范围）
输出限流
0.3~133A连续可调
输出电流
0~133A
恒功率输出电压范围
300Vdc~1000Vdc
电压范围
50Vdc~1000Vdc， 调压步进为0.1Vdc
输出功率
40kW
其他参数
尺寸
84mm（高） ×300mm（宽） ×395mm（深） （不含把手和端子凸出部分）
重量
≤16kg
通信方式
CAN 总线
平均无故障时间（MTBF)
>500,000小时
满足规范
GB/T18487、NB/T33001、NB/T33008
