LBG1K0120G
LBG1K0120G双向电能变换模块采用液冷散热，防护高，噪声低，内部高频变压器隔离，便于做全液冷储能系统设计；模块采用SiC功率器件，能量转换效率高，功率密度高；模块直流电压范围极宽，满足储能电池及动力电池充放电需求。可广泛应用于各类对产品可靠性，环境友好性要求高的储能及储充场景。
产品特点
高效节能
超高效率：全SiC设计，峰值效率>97%
超低待机功耗：＜12W
01
安全可靠
密闭设计：无散热风扇，不受外部环境影响，可靠性极高
高效散热：防凝露设计，散热效果佳，使用寿命长
高频变压器隔离：保障双向变换模块的高可靠性
02
智能便捷
维护简单：液冷端子采用快插自闭接口设计，便于维护
支持并离网应用：适应各类应用场景
零噪声：水泵驱液冷散热，模块无风扇，无噪声
03
广泛适配
宽交流电压范围：260Vac～530Vac，适应各种电网
宽直流电压范围：150Vdc~1000Vdc，适配各种动力电池及储能电池
04
应用场景

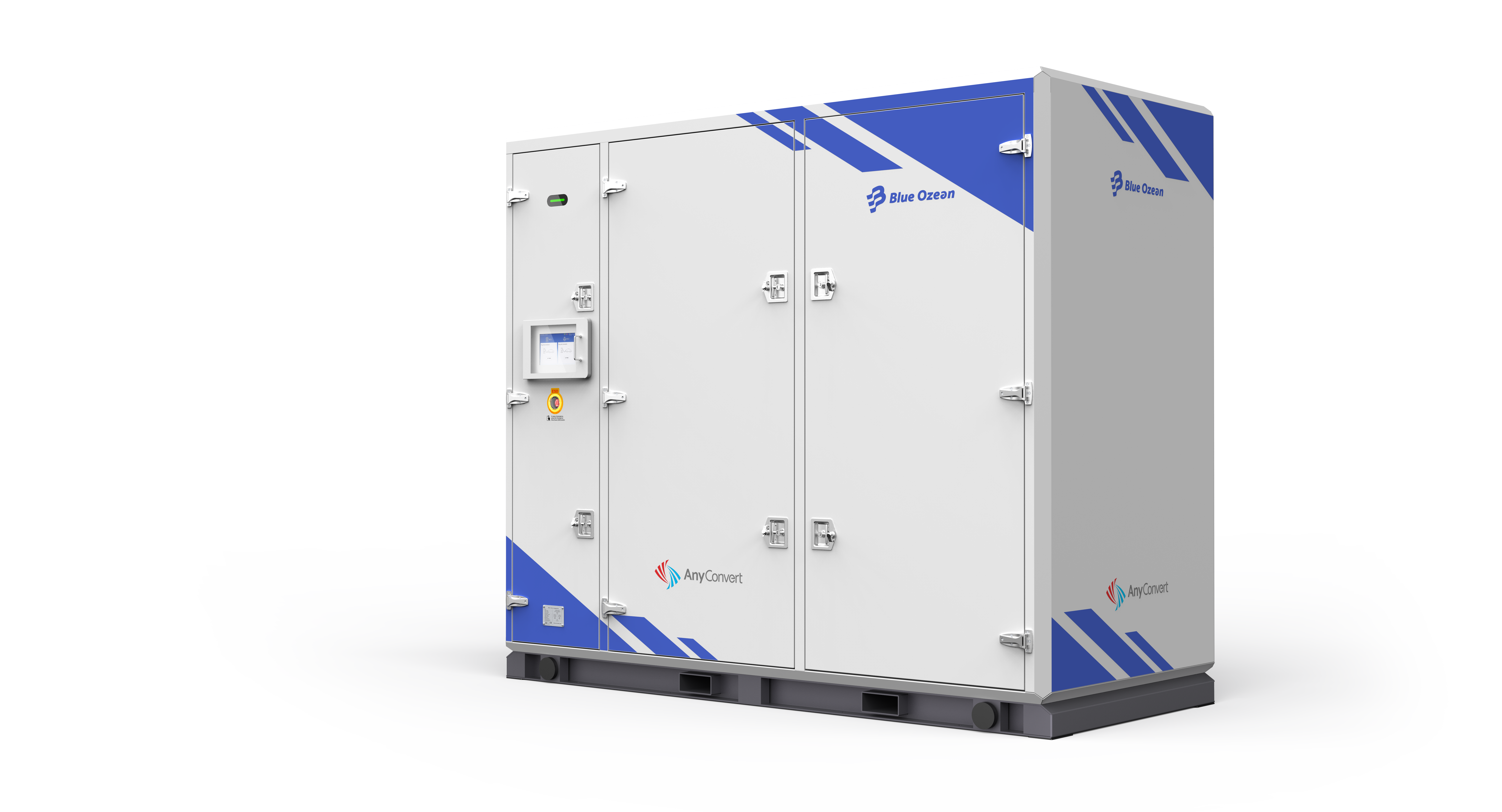

全液冷储能系统

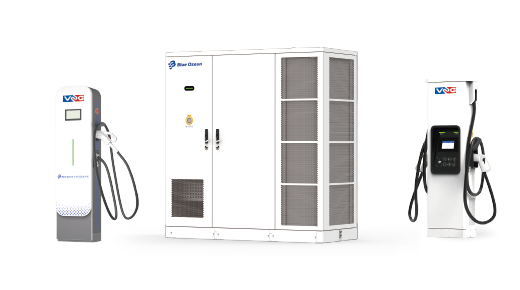

全液冷V2G充电系统

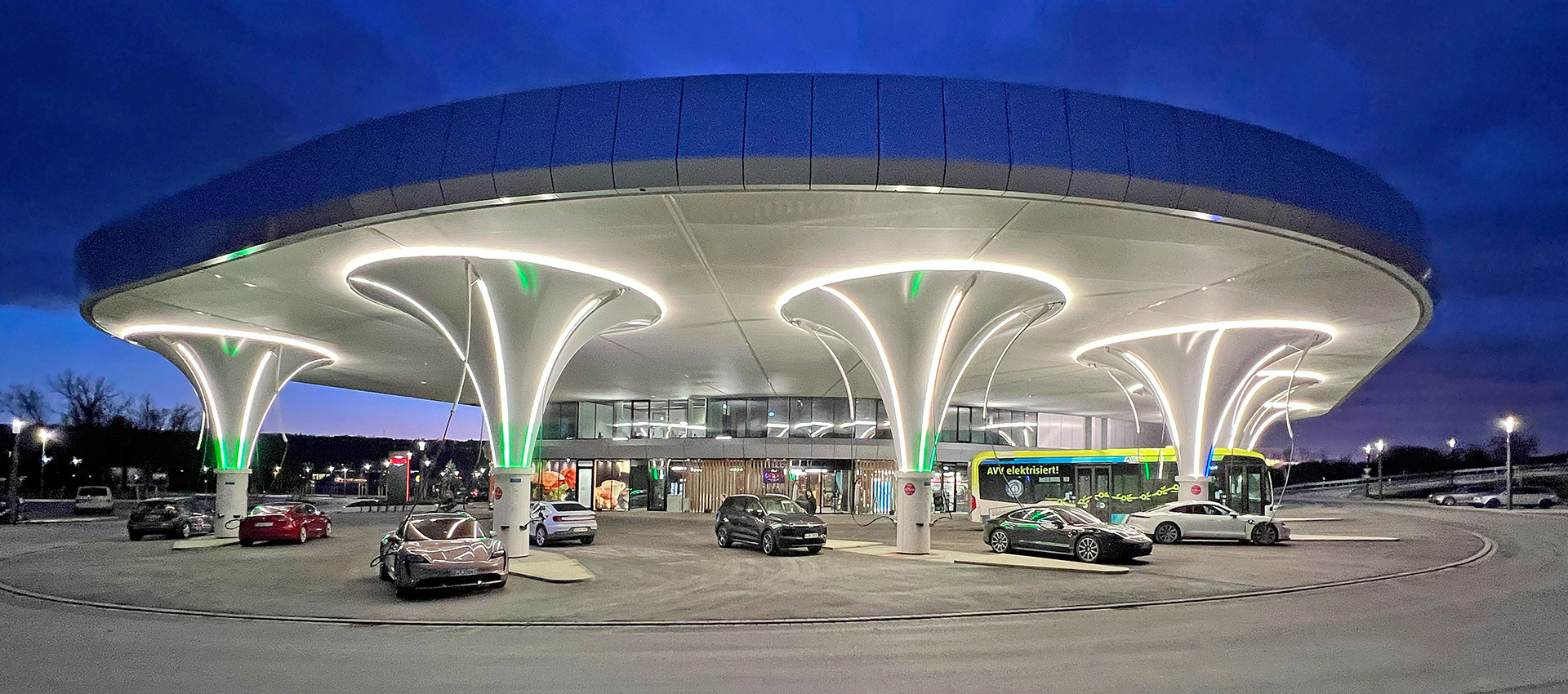

超级充电站
参数规格
基本参数
整流模式
逆变模式
工作环境
其他参数
LBG1K0120G
基本参数
交流输入（整流）
260Vac～530Vac； 45Hz～65Hz
直流输出（整流）
150Vdc~1000Vdc， 0~117A
直流输入（逆变）
150Vdc~1000Vdc（并网） /200Vdc~1000Vdc（离网）
交流输出（逆变）
260Vac~530Vac
转换效率
满载效率>96%， 峰值效率>97%
模块尺寸
123mm（高） ×300mm（宽） ×453mm（深） （不含把手及端子凸出部分）
是否隔离
是
整流模式
电流失真度THD
<5%（50%～100%满载输出功率）
输出电压/电流范围
150Vdc~1000Vdc， 0~117A
恒功率电压范围
300Vdc~1000Vdc
稳压精度
< ±0.5％（150Vdc~1000Vdc， 0~20MHz）
稳流精度
≤ ±1％（输出负载20％～100％额定范围）
功率因数
≥ 0.99（满载输出）
输入电压/频率范围
260Vac～530Vac； 45Hz～65Hz
额定电压
380Vac， 3L+PE
额定功率
35kW
逆变模式
输出功率因数
设置范围0.8~1， -0.8~-1
额定功率
35kW
THD
< 5％
输出交流电压
260Vac~530Vac
接线方式
3L+PE/并网， 3L+N+PE/离网
最大电流
117A
直流输入电压
150Vdc~1000Vdc（并网） /200Vdc~1000Vdc（离网）
工作环境
相对湿度
≤95％RH， 无冷凝
海拔高度
2000m， 2000m以上需要考虑降额使用
冷却方式
液冷
工作温度
-40℃～＋75℃， +60℃以上降额使用
其他参数
尺寸
123mm（高） ×300mm（宽） ×453mm（深） （不含把手及端子凸出部分）
重量
≤30kg
转换效率
满载效率>96%， 峰值效率>97%
通信方式
CAN 总线
平均无故障时间（MTBF)
>500,000小时
满足规范
TUV CE/UL
整流和逆变模式切换时间（电池测试）
10mS
